エアロフィギュア:(エアロインザルーム仕様)「ドンペン提灯」

エアロフィギュア:ドンペン提灯

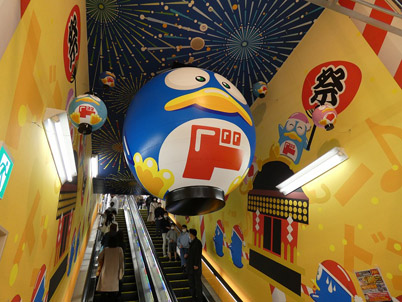

2021年4月納品 ドン・キホーテ武蔵浦和店

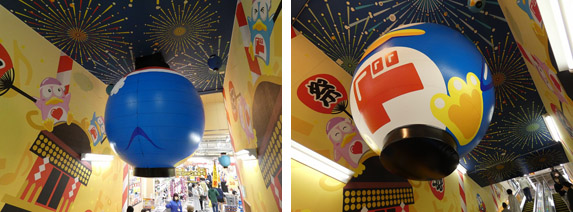

店内装飾でエスカレーター天井に吊り下げる「キャラクターをデザインした巨大な提灯」の製作を依頼されました。立体イメージから型紙を作成し、ペーパークラフトで形状を検証後に本体を製作しました。エスカレーターを降りる際に裏側も見えるので、送風機および送風口は裏側からも見えない構造にしました。現地に送り、先方で施工していただきました。設置後は半永久的に常設されます。

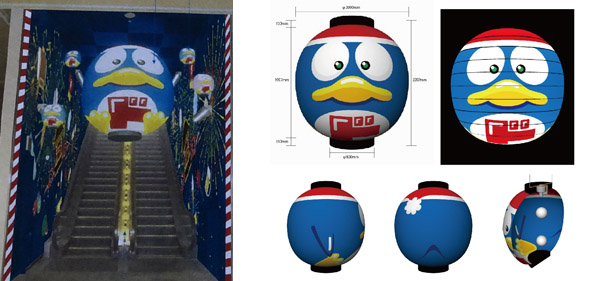

(先方より)はめ込みイメージ                    立体イメージ作成

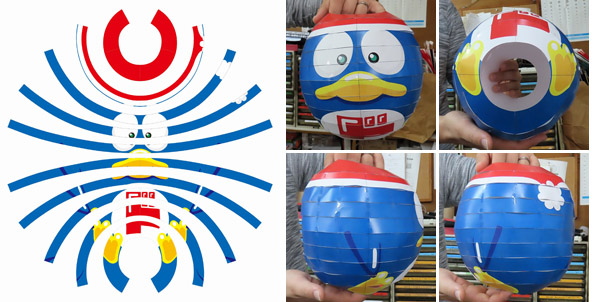

展開図                 ミニチュアモデル(ペーパークラフト)で検証

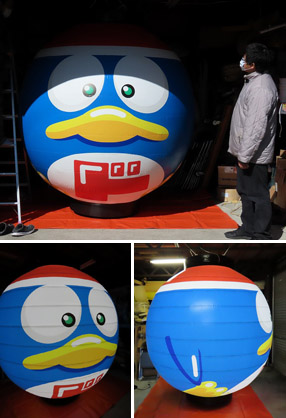

エア入れチェック





〈仕様〉

サイズ  WDφ2000 H2207

素材  防炎ターポリン(インクジェット印刷)

重量  30 kg 程度

電気容量  100V 150W

設置仕様  提灯内部の天板に送風機を組込、
上部から空気を吸い込む仕様。

特記事項  布地の縫製部分が重なることで内部
の光が透過せず、提灯の骨に見えるように型紙を作成。

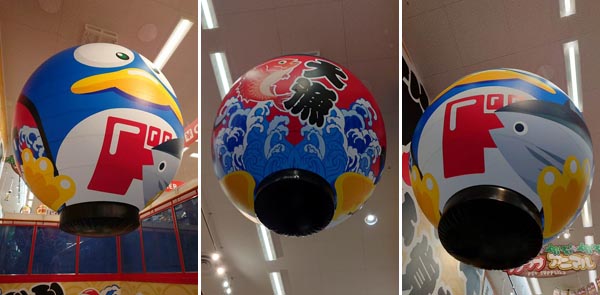

2023年4月納品 MEGAドンキ大覚寺店

2021年に納品したエアロフィギュア「ドンペン提灯」を形状は同じでデザインを変更して
別の店舗に製作納品することになりました。デザインが変わるので型紙も改めて取り直しました。

今回は細かなデザインが多く、お客様からは平面のaiデータでいただきましたが、立体に反映させるのに時間がかかりました。

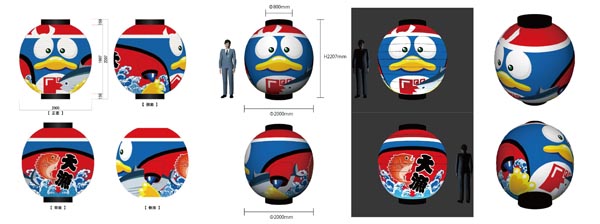

先方からのデザイン        立体イメージ作成

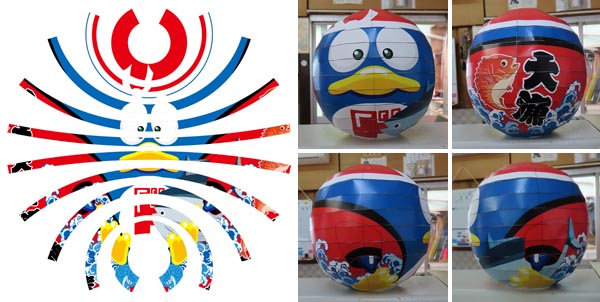

展開図                  ミニチュアモデル(ペーパークラフト)で検証

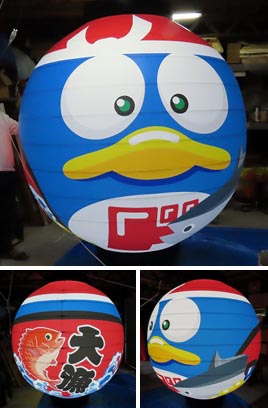

エア入れチェック
照明チェック



〈仕様〉
サイズ  WDφ2000 H2207
素材  防炎ターポリン(インクジェット印刷)
重量  30kg程度
電気容量  100V 150W
設置仕様  提灯内部の天板に送風機を組込、上部から空気を吸い込む仕様。
特記事項  布地の縫製部分が重なることで内部の光が透過せず、提灯の骨に見えるように型紙を作成。
